<资阳>天正华意电气设备有限公司 高压无线核相仪正规厂家

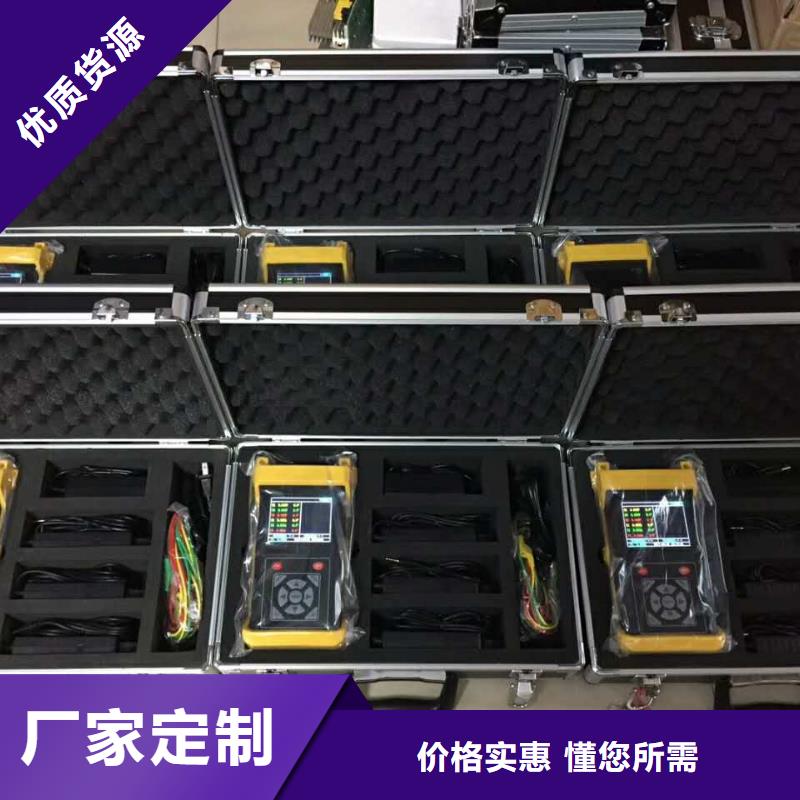

资阳相位伏安表自主研发开模的手持式结构，高强度工程塑料，坚固且轻便，使用简便，大大方便了现场使用，是电力工作者的得力助手。一、功能特点1、三路电压、三路电流矢量同屏显示，对于复杂差动保护装置可采用双钳法进行多次测量终绘制出完整的六角图。2、采用钳形电流互感器接线，不用断开电流回路，方便。3、可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。4、可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。5、可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。6、可进行现场被测信号的谐波分析，能分析出2－21次谐波的各次含量，自动计算出总谐波失真度。7、大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节，适应冬夏各季环境应用。8、大容量锂电池供电，连续工作长达8小时。9、用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储1000组以上的数据。10、可将保存的记录上传到后台管理计算机，进行综合分析，评审。11、具备万年历、时钟功能，实时显示测试工作进行的日期及时间。12、体积小、重量轻，便于现场使用。

<资阳>天正华意电气设备有限公司 高压无线核相仪正规厂家

资阳相位伏安表按上下箭头键选择数据组并查阅所存数据。进入数据删除界面，按左右箭头选择，按ENTER键确认。选择“是”删除存储的所有数据，选择“否”则退出当前界面。注意：数据删除后将不能恢复，请谨慎操作。．测试注意有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。危险！不能用于测量超过30A的线路，可能损坏设备。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试U1、U2、U3电压插孔和对应电流钳上I1、I2、I3标记面为同名端。必须严格按照手册说明进行连线，I1、I2、I3不能插反。相位测试时电流按照钳夹上的箭头指示方向输入。本仪表的相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信号超前后一路信号的相位。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路；也可以连接U2绿、COM黑、I2；或U3红、COM黑、I3测试。三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。

<资阳>天正华意电气设备有限公司 高压无线核相仪正规厂家

资阳相位伏安表、技术规格功　　能测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电　　源3.7V锂充电电池功　　耗250mA显示模式LCD彩屏显示，72×55mm仪表尺寸长宽厚：187＊119＊48mm钳口尺寸Φ8mm电压量程AC 0.00V～600V分辨率：0.01V精度：±0.5％FS电流量程AC 0.0mA～20.0A分辨率：0.1mA精度：±0.5％FS相位量程0.0°～360.0°分辨率：0.1°精度：±1°频率量程45.00Hz～65.00Hz分辨率：0.01Hz精度：±0.5Hz有功功率量程0.0W～12kW分辨率：0.1W精度：±(3％rdg＋3dgt)无功功率量程0.0W～12kVAR分辨率：0.1VAR精度：±(3％rdg＋3dgt)视在功率量程0.0W～12kVA分辨率：0.1VA精度：±(3％rdg＋3dgt)功率因数量程-1～＋1分辨率：0.001精度：±0.03电流矢量和0mA～60.0A相　　序正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据，“HOLD”符号显示数据存储500组硅胶防护套有USB接口USB接口，所存数据上传电脑，

<资阳>天正华意电气设备有限公司 高压无线核相仪正规厂家
<资阳>天正华意电气设备有限公司 高压无线核相仪正规厂家

资阳相位伏安表仪表自动关机，以降低电池消耗背光功能适合昏暗场所及夜间使用电压检测当电池电压低于3.0V时，电池电压低符号显示，提醒及时充电 仪表质量主机：450g(带电池)尖小形电流钳：170g×3测试线：250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：2MΩ耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间≥100MΩ结 构双重绝缘 适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级24．性能指标类 别量 程分辨率基本误差电 压AC 0.00V～600V0.01V±(1.5％rdg＋3dgt)电 流AC 0.0mA～20.0A0.1mA±(1.5％rdg＋3dgt)相 位0.0°～360°0.1°±1°有功功率-12kW～12kW0.1W±(3％rdg＋3dgt)无功功率-12kVAR～12kVAR0.1VAR±(3％rdg＋3dgt)视在功率0.0VA～12kVA0.1VA±(3％rdg＋3dgt)频 率45HZ～65HZ0.01HZ±0.1Hz功率因数-1～＋10.001±0.03注1：工作条件下相位误差±3°(电流幅值10mA以下相位误差增加一倍)。六、仪表结构1.USB传输/充电接口 充电指示灯 3. 三相电压输入接口4. LCD显示器 5.橡胶绝缘保护套 . 功能按键区 7. 三相电流输入接口 8.电流钳插头9. 尖嘴形电流钳10.电压输入测试线七、操作方法使用前先仔细检查仪表所有部件是否有损坏，没有损坏才能使用。危险场所禁止使用本仪表。1．开关机按POWER键开机，LCD显示。按POWER键关机，仪表开机15分钟后会自动关机。2．数据保持、取消、存储在测试模式下按HOLD键可以保持显示数据，“H0LD”符号指示，再按HOLD键取消保持。

资阳相位伏安表．主要用途2.1 测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波。2.2 应用小波变换测量分析非平稳时变信号的谐波。2.3 测量分析各种用电设备在不同运行状态下对公用电网电能质量。2.3 负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。2.4 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。2.5 测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。2.6 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2.7 便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。3．主要功能及特点3.1 可靠电压输入采用高电压隔离模块(2000V、响应时间≤2μS)，电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅使电能质量分析仪在使用上、可靠和方便，而且大大提高了抗干扰能力。

<资阳>天正华意电气设备有限公司 高压无线核相仪正规厂家

资阳相位伏安表具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的0-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和21 次谐波。无失真的信号应显示次谐波（基波）。

<资阳>天正华意电气设备有限公司 高压无线核相仪正规厂家

资阳相位伏安表主机操作使用5.1 开机界面：主机按on/off开关机，开机后有六种工作模式（见图1）。通讯测量、单机测量、通讯查询、单机查询、二次负荷、参数设置。图1 主机工作模式5.2 单机测量：选择电压作为参考基准，根据被测电流相别（见图2），点击记录到对应位置（例：当轻触绿色区域IHA时，电流的幅值及相位就落入IHA对应区域并暂存，同时显示IHA相位图）。图2主机单机测量菜单6 分机操作使用开机界面（见图3），可通过上下键或者是左右键选择需要的工作模式，按“确定”键进入到电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能菜单（见图4）。图3 分机工作模式图4 分机单机测量菜单7 主机、分机测量通讯操作使用7.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。

<资阳>天正华意电气设备有限公司 高压无线核相仪正规厂家
<资阳>天正华意电气设备有限公司 高压无线核相仪正规厂家

资阳相位伏安表 无线相位伏安测试装置是根据传统变电站互感器二次接线测试的便捷化需求，智能变电站二次模拟量（合并单元）分布测量的需求研发的新一代产品。每套设备包含一套主机及一之三套分机（选配）以组网方式实现不同测试点间电压、电流幅值及相位关系的测试，主机可任选一相电压（电流）信号做为相位参考基准，分机可在变电站任意位置测试二次回路和母差保护系统、差动保护各组PT/CT之间的相位关系，并通过无线通讯的方式将测量结果传输给主机进行测试点间的相位关系检查，主机一屏可同时显示相位参考基准幅值、9组电压、9组电流的幅值与参考基准的相位角度，主机实现无人操作，由分机发送和呼叫回传已测试的数据信息。主机采用7寸工业级触摸屏，高亮度，宽视角，阳光下可视，图形化界面，显示分辨率800＊480，触摸屏操作，并设有数据存储、U盘数据导出等功能；分机采用黑白式点阵屏，字迹清晰，手持方便。主机可单独进行电压、电流、相位的测试及差动回路六角向量图的绘制，参考基准和方向可自行定义；分机具有电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能，完全满足用户的个性化需求。该无线相位伏安测试采用工频基波采样及数字滤波的方式，可有效避免因环境噪声引起的相位、幅值波动及硬件滤波引起的相位滞后，所选Cortex M4处理器具有单精度硬件浮点运算功能，大大提高运算效率。

<资阳>天正华意电气设备有限公司 高压无线核相仪正规厂家 <资阳>天正华意电气设备有限公司

资阳相位伏安表按上下箭头键选择数据组并查阅所存数据。进入数据删除界面，按左右箭头选择，按ENTER键确认。选择“是”删除存储的所有数据，选择“否”则退出当前界面。注意：数据删除后将不能恢复，请谨慎操作。．测试注意有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。危险！不能用于测量超过30A的线路，可能损坏设备。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试U1、U2、U3电压插孔和对应电流钳上I1、I2、I3标记面为同名端。必须严格按照手册说明进行连线，I1、I2、I3不能插反。相位测试时电流按照钳夹上的箭头指示方向输入。本仪表的相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信号超前后一路信号的相位。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路；也可以连接U2绿、COM黑、I2；或U3红、COM黑、I3测试。三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。

资阳相位伏安表 无线相位伏安测试装置是根据传统变电站互感器二次接线测试的便捷化需求，智能变电站二次模拟量（合并单元）分布测量的需求研发的新一代产品。每套设备包含一套主机及一之三套分机（选配）以组网方式实现不同测试点间电压、电流幅值及相位关系的测试，主机可任选一相电压（电流）信号做为相位参考基准，分机可在变电站任意位置测试二次回路和母差保护系统、差动保护各组PT/CT之间的相位关系，并通过无线通讯的方式将测量结果传输给主机进行测试点间的相位关系检查，主机一屏可同时显示相位参考基准幅值、9组电压、9组电流的幅值与参考基准的相位角度，主机实现无人操作，由分机发送和呼叫回传已测试的数据信息。主机采用7寸工业级触摸屏，高亮度，宽视角，阳光下可视，图形化界面，显示分辨率800＊480，触摸屏操作，并设有数据存储、U盘数据导出等功能；分机采用黑白式点阵屏，字迹清晰，手持方便。主机可单独进行电压、电流、相位的测试及差动回路六角向量图的绘制，参考基准和方向可自行定义；分机具有电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能，完全满足用户的个性化需求。该无线相位伏安测试采用工频基波采样及数字滤波的方式，可有效避免因环境噪声引起的相位、幅值波动及硬件滤波引起的相位滞后，所选Cortex M4处理器具有单精度硬件浮点运算功能，大大提高运算效率。
